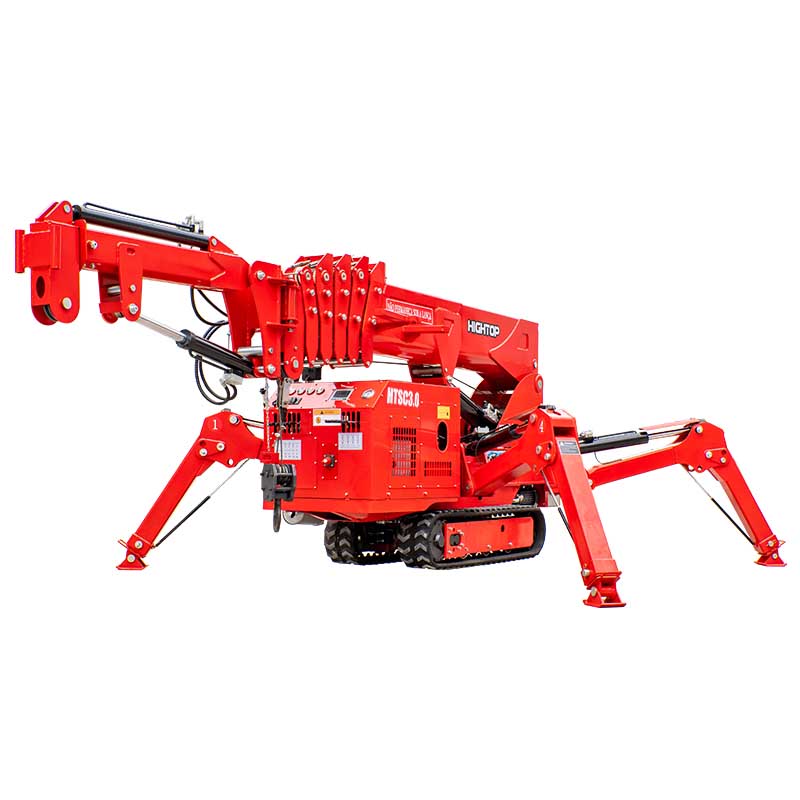

HTSC3.0 蜘蛛吊，额定 3 吨起重，履带行走底盘，多节伸缩吊臂，液压独立支腿，柴油电机双动力，机身紧凑可进入电梯，...
在建筑翻新、室内工程、楼顶幕墙施工项目中，普通汽车吊受场地通道限制无法进场，HTSC3.0 蜘蛛吊凭借履带底盘与折叠式支腿结构，很好地解决狭小空间重物吊装难题，是受限空间施工里常用的起重设备。
整机采用液压驱动履带行走机构，橡胶履带保护地面铺装，同时具备 25 度爬坡能力，工地内不平整地面可以平稳移动。吊臂采用多节伸缩结构，作业半径和起升高度可按需调节，上车支持 360 度连续回转，吊臂变幅动作平稳，方便施工人员精准对位吊运物料。 设备采用柴油、电机双动力系统，两种动力模式按需切换。电机驱动版本无尾气排放、运行噪音低，适合室内密闭空间施工；柴油机版本无需外接电源，适合户外楼顶、野外无供电工地。设备配置四组独立液压支腿，作业前展开支撑，单条支腿可单独调节，适应高低不平地面，保障吊装作业稳定。
|
3吨履带蜘蛛吊基本参数 |
||
|
规格 |
3T |
|
|
最大作业半径 |
10m |
|
|
最大地上扬程 |
10.8m |
|
|
卷扬装置 |
吊钩上升速度 |
0-8m/min (4绳） |
|
钢丝绳规格 |
Φ8mm×45m |
|
|
伸缩装置 |
吊臂形式 |
2.4m×6段吊臂（可定制） |
|
吊臂长/时间 |
3.1m-10.8m/20sec（可调节） |
|
|
变幅装置 |
吊臂角度/时间 |
0-78°/13sec |
|
回旋装置 |
回转角度/速度 |
0-360°（连续）/60sec |
|
支 腿 |
支腿动作形式 |
手动旋出+液压支撑(三节支腿可伸缩) |
|
最大伸出幅度 (mm) |
4300（长）X3700（后）X4300（前） |
|
|
行走装置 |
行走方式 |
液压驱动 |
|
行走速度 |
0-2.5km/h |
|
|
爬坡能力 |
25°(36%) |
|
|
履带 |
220(宽)72(节距)50(节) |
|
|
电机 |
电压 |
AC380V |
|
发动机 |
生产方 |
常柴(可定制) |
|
型号 |
常柴CZ380G三缸14.7KW |
|
|
启动方式 |
电启动 |
|
|
启动性能 |
-50°C-45°C |
|
|
燃料/容积 |
柴油/12L |
|
|
电池容量 |
12V60AH |
|
|
燃油消耗率 |
274g/kW-h |
|
|
噪声等级 |
额定转速≤81.5dBA (1m) |
|
|
操作系统 |
操作种类(吊臂/支腿）、手动行走 |
手动操作、手动行走(可选遥控操作) |
|
操作特性 |
手动操作(可选遥控操作) |
|
|
标准配置 |
柴油机和电机(双动力) |
|
|
整车尺寸 |
长3.5米 宽0.8米 高1.85米 |
|
|
自重（T） |
2.7T |
|
|
选装 |
可选装力矩控制器/遥控器/吊篮/液压飞臂/颜色:红、绿、黄、白、灰、黑 |
|
窄机身收拢设计，进场门槛低 设备收拢后整体尺寸紧凑，能够通过电梯、室内狭窄通道进入施工区域，解决大型起重设备无法进入室内工地的痛点。
独立四支腿支撑，场地适应性强 四条支腿可以单独调节伸出长度，遇到高低不平的地面，可单独调平每一侧支撑点，保证整机作业水平，提升吊装作业安全系数。
双动力自由切换，覆盖多场景 电机动力适配室内密闭施工，无废气污染；柴油动力不受电源限制，户外楼顶、野外工地都可以正常作业，兼顾室内外施工需求。
360° 全回转作业，操作灵活 上车回转结构可 360 度无死角旋转，搭配伸缩变幅吊臂，吊装覆盖范围广，构件、建材吊运对位更加便捷。
橡胶履带底盘，路面保护性好 橡胶履带材质，行走时不会划伤地砖、沥青等铺装地面，商场、室内精装、屋顶等对地面有保护要求的场景均可使用。
建筑幕墙、屋顶钢结构构件吊装作业
厂房内部改造、大型设备移位吊装
电梯井内部建材、构件吊运
大型商场、体育场馆内部翻新工程
小型桥梁维修、市政零星吊装施工
HTSC3.0 蜘蛛吊支持多种配件选配，包含力矩限制器、无线遥控、载人吊篮；机身外壳可选择多种颜色。厂家可以结合客户现场施工工况，调整设备配套方案。
